EMS Kontrol TS-321 Temperatursensor – PT100
EMS Kontrol TS-3XX – Temperatursensoren mit NTC, Pt100 oder Pt1000
Die Temperatursensoren der TS-3XX-Serie von EMS Kontrol erfassen Temperaturen im Bereich von −40 bis +80 °C. Vier Ausführungen mit NTC 10 kΩ, NTC 30 kΩ, Pt100 oder Pt1000 ermöglichen die Auswahl des passenden Sensorelements für den Messeingang Ihrer Regelung oder Temperaturüberwachung.
Die Sensorfamilie verbindet ein Kunststoffgehäuse mit Schutzart IP67 mit einer Metallsonde. Der Hersteller bietet Sondenlängen von 50 oder 100 mm sowie auf Anfrage eine Sensor-Kabellänge von 0 bis 10 m an. Damit lässt sich die Ausführung an die Einbausituation anpassen.

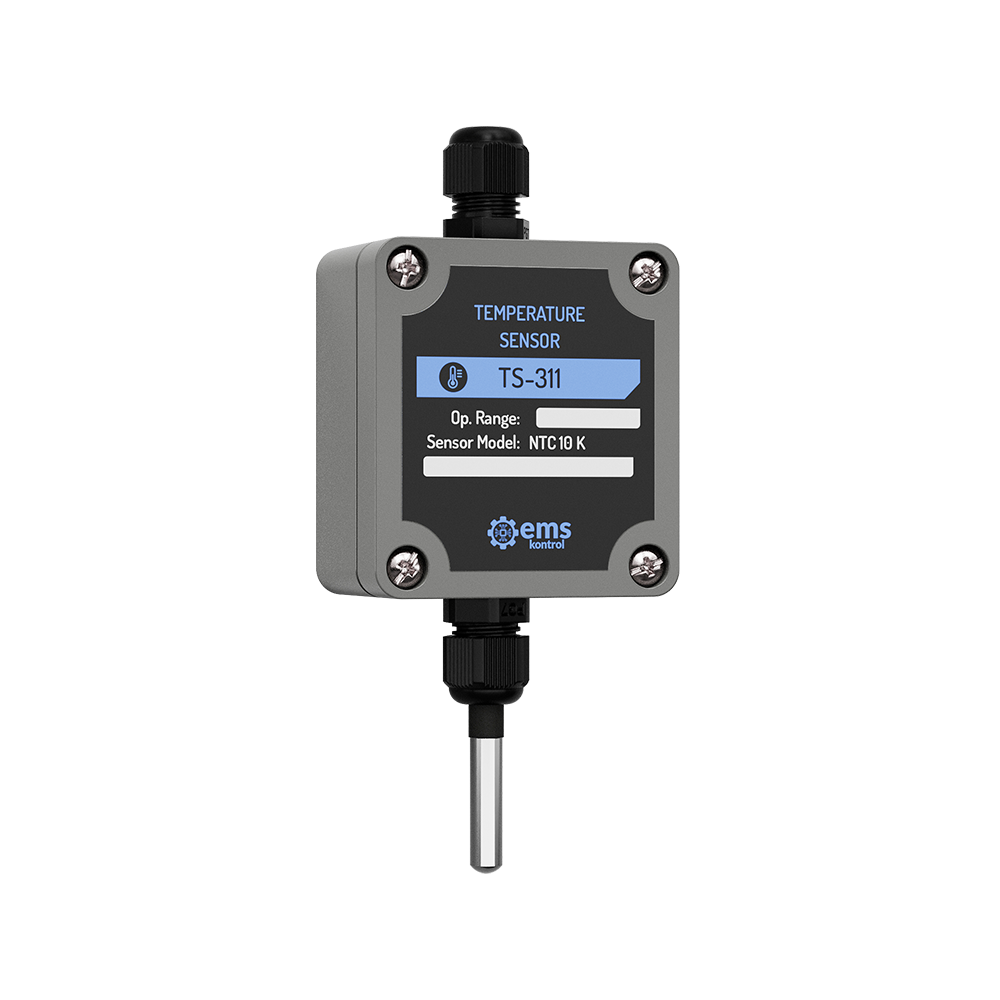

Abbildungshinweis: Gezeigt ist TS-311. Geliefert wird die ausgewählte Sensorvariante.
Ihre Vorteile
· Vier Sensortypen: NTC 10 kΩ, NTC 30 kΩ, Pt100 und Pt1000
· Temperaturmessbereich von −40 bis +80 °C
· Kunststoffgehäuse mit Schutzart IP67 laut Hersteller
· Metallsonde mit 50 oder 100 mm Länge wählbar
· Sensor-Kabellänge auf Anfrage zwischen 0 und 10 m
· Kompakte Bauform für die Integration in Mess- und Regelaufgaben
Varianten im Überblick
|
Hersteller-Artikelnummer |
Sensorelement |
Messbereich |
NTC-Beta-Wert |
|
TS-311 |
NTC 10 kΩ |
−40 bis +80 °C |
B25/85 = 3435 K |
|
TS-312 |
NTC 30 kΩ |
−40 bis +80 °C |
B0/50 = 3892 K |
|
TS-321 |
Pt100 |
−40 bis +80 °C |
– |
|
TS-331 |
Pt1000 |
−40 bis +80 °C |
– |
Technische Daten
|
Hersteller / Marke |
EMS Kontrol |
|
Baureihe |
TS-3XX |
|
Messgröße |
Temperatur |
|
Messbereich |
−40 bis +80 °C |
|
Sensorelement |
NTC 10 kΩ / NTC 30 kΩ / Pt100 / Pt1000, je nach Variante |
|
Gehäuse |
Kunststoff |
|
Schutzart |
IP67 für das Kunststoffgehäuse gemäß Herstellerangabe |
|
Sonde |
Metallsonde, Durchmesser 6 mm |
|
Sondenlänge |
50 oder 100 mm, nach gewählter Ausführung |
|
Sensor-Kabellänge |
0 bis 10 m auf Anfrage |
|
Maße der dargestellten Ausführung |
A × B × C: 135 × 58 × 35 mm, gemäß Herstellerzeichnung mit 50-mm-Sonde |
Auswahl und Anschluss
Wählen Sie den Sensor passend zum Messeingang des angeschlossenen Geräts. Bei NTC-Eingängen müssen neben dem Widerstandswert auch die Kennlinie und der Beta-Wert übereinstimmen. Bei Pt100- und Pt1000-Eingängen ist die erforderliche Anschlussausführung vor der Bestellung abzugleichen.
Bestellhinweis: Geben Sie bei abweichenden Einbauanforderungen die gewünschte Sonden- und Sensor-Kabellänge an. Die konkrete Ausführung stimmen wir mit Ihnen ab.
Häufige Fragen
Welche Variante benötige ich?
TS-311 ist die NTC-10-kΩ-Ausführung, TS-312 die NTC-30-kΩ-Ausführung. TS-321 verwendet Pt100, TS-331 Pt1000. Entscheidend ist die Kompatibilität mit Ihrem Messeingang.
Kann die Sonde vom Gehäuse abgesetzt werden?
Der Hersteller bietet auf Anfrage eine Sensor-Kabellänge von bis zu 10 m an. Die gewünschte Ausführung sollte vor der Bestellung abgestimmt werden.
Gilt IP67 für das komplette Gerät?
Die Herstellerangabe IP67 bezieht sich auf das Kunststoffgehäuse. Für die konkrete Einbausituation und die Sonde sind die jeweiligen Einsatzbedingungen zu prüfen.
