HELMHOLZ WALL IE Standard – Industrial NAT Gateway und Firewall

Der HELMHOLZ WALL IE ist ein industrielles NAT-Gateway mit integrierter Firewall zur sicheren Verbindung von Maschinennetzwerken mit übergeordneten Produktions- oder Firmennetzwerken. Das kompakte Gerät schützt das Automatisierungsnetz vor unberechtigten Zugriffen und ermöglicht gleichzeitig eine kontrollierte Kommunikation zwischen den verschiedenen Netzwerkbereichen.

Mit seinen verschiedenen NAT-Betriebsarten lassen sich Maschinen mit identischen IP-Adressbereichen unkompliziert in ein vorhandenes Produktionsnetzwerk integrieren. Aufwendige Änderungen an den IP-Adressen der Maschinensteuerungen sind dadurch in vielen Fällen nicht notwendig.

Die Konfiguration erfolgt komfortabel über eine übersichtliche, webbasierte Benutzeroberfläche. Zusätzliche Software wird nicht benötigt.

Ihre Vorteile auf einen Blick

• Industrielles NAT-Gateway mit integrierter Firewall

• Sichere Trennung von Maschinen- und Produktionsnetzwerk

• Einfache Einbindung von Maschinen in übergeordnete Netzwerke

• Geeignet für Maschinen mit identischen IP-Adressbereichen

• Unterschiedliche NAT-Betriebsarten für flexible Netzwerkkonzepte

• Kontrollierter Datenverkehr durch individuell einstellbare Paketfilter

• Integrierter DHCP- und DNS-Server

• Schnelle Konfiguration über eine webbasierte Benutzeroberfläche

• Kompakte Bauform für die Montage auf der DIN-Hutschiene

• Robuste Ausführung für industrielle Anwendungen

Sichere Integration von Maschinen und Anlagen

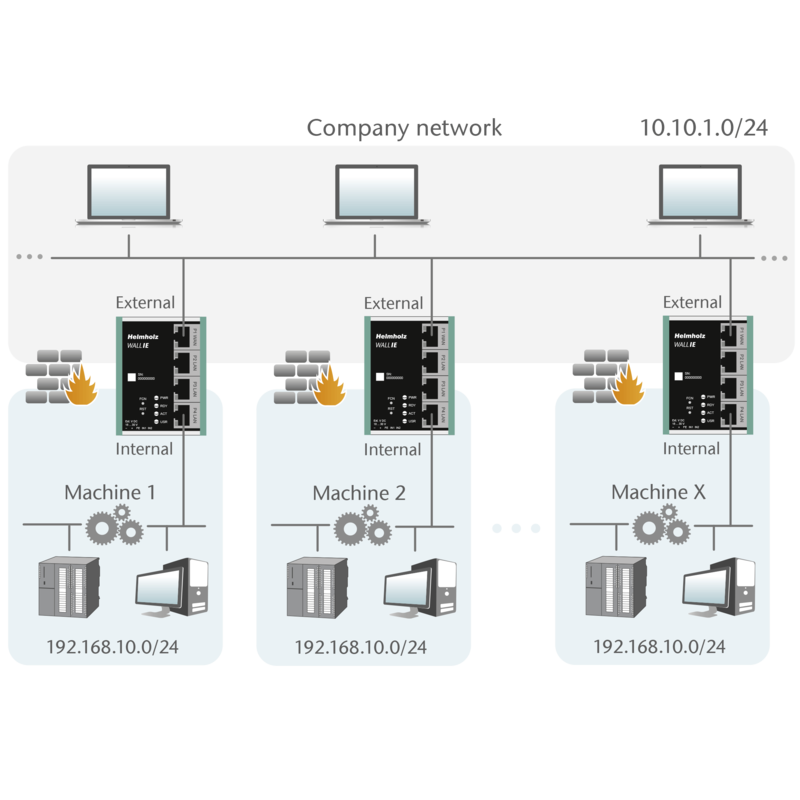

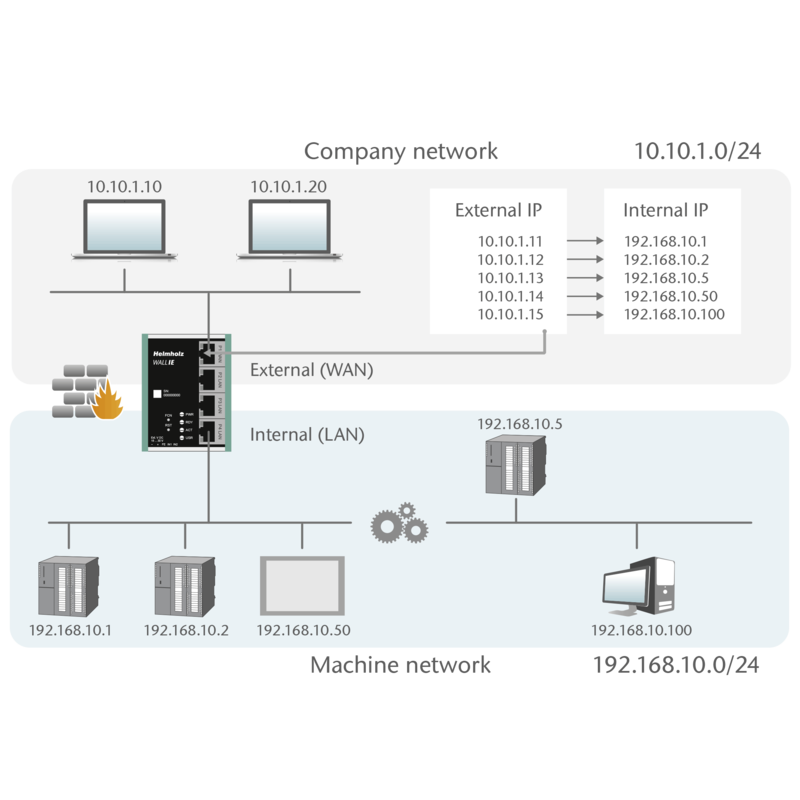

Beim Anschluss einer Maschine an ein Produktionsnetzwerk entstehen häufig Konflikte durch bereits verwendete oder identische IP-Adressen. Der WALL IE übersetzt die IP-Adressen zwischen den beteiligten Netzwerken und ermöglicht dadurch eine saubere Trennung der Netzwerkbereiche.

Über die integrierte Firewall kann genau festgelegt werden, welche Geräte und Netzwerkverbindungen zugelassen werden. Nicht autorisierte Zugriffe auf Steuerungen, Bediengeräte und andere Automatisierungskomponenten lassen sich dadurch wirkungsvoll begrenzen.

Typische Einsatzbereiche

Der HELMHOLZ WALL IE eignet sich besonders für:

• Maschinen- und Anlagenbau

• Integration neuer Maschinen in bestehende Produktionsnetzwerke

• Vernetzung von SPS-Steuerungen und Bediengeräten

• Trennung von Maschinen-, Produktions- und Firmennetzwerken

• Serienmaschinen mit identischen IP-Adressbereichen

• Nachrüstung bestehender Maschinen und Anlagen

• Industrielle Automatisierungs- und OT-Netzwerke

Technische Daten

• Hersteller: HELMHOLZ

• Artikelbezeichnung: WALL IE – Industrial NAT Gateway/Firewall

• Hersteller-Artikelnummer: 700-860-WAL01

• Versorgungsspannung: 24 V DC

• Zulässiger Spannungsbereich: 18–30 V DC

• Stromaufnahme: maximal 250 mA bei 24 V DC

• Leistungsaufnahme: maximal 2,4 W

• Kommunikationsanschlüsse: 4 Ethernet-Ports, RJ45

• Statusanzeige: LEDs für Gerätefunktion und Ethernet-Verbindungen

• Konfiguration: webbasierte Benutzeroberfläche

• Montage: DIN-Hutschiene

• Abmessungen (T × B × H): 32,5 × 58,5 × 76,5 mm

• Gewicht: ca. 130 g

• Betriebstemperatur: −40 bis +75 °C

• Lieferumfang: WALL IE und Quick-Start-Guide

Hinweis

Für die Planung und Konfiguration industrieller Netzwerke müssen die jeweiligen Sicherheitsanforderungen der Maschine und des Betreibers berücksichtigt werden. Bei Fragen zur Produktauswahl oder zu weiteren HELMHOLZ-Netzwerkkomponenten beraten wir Sie gerne.
