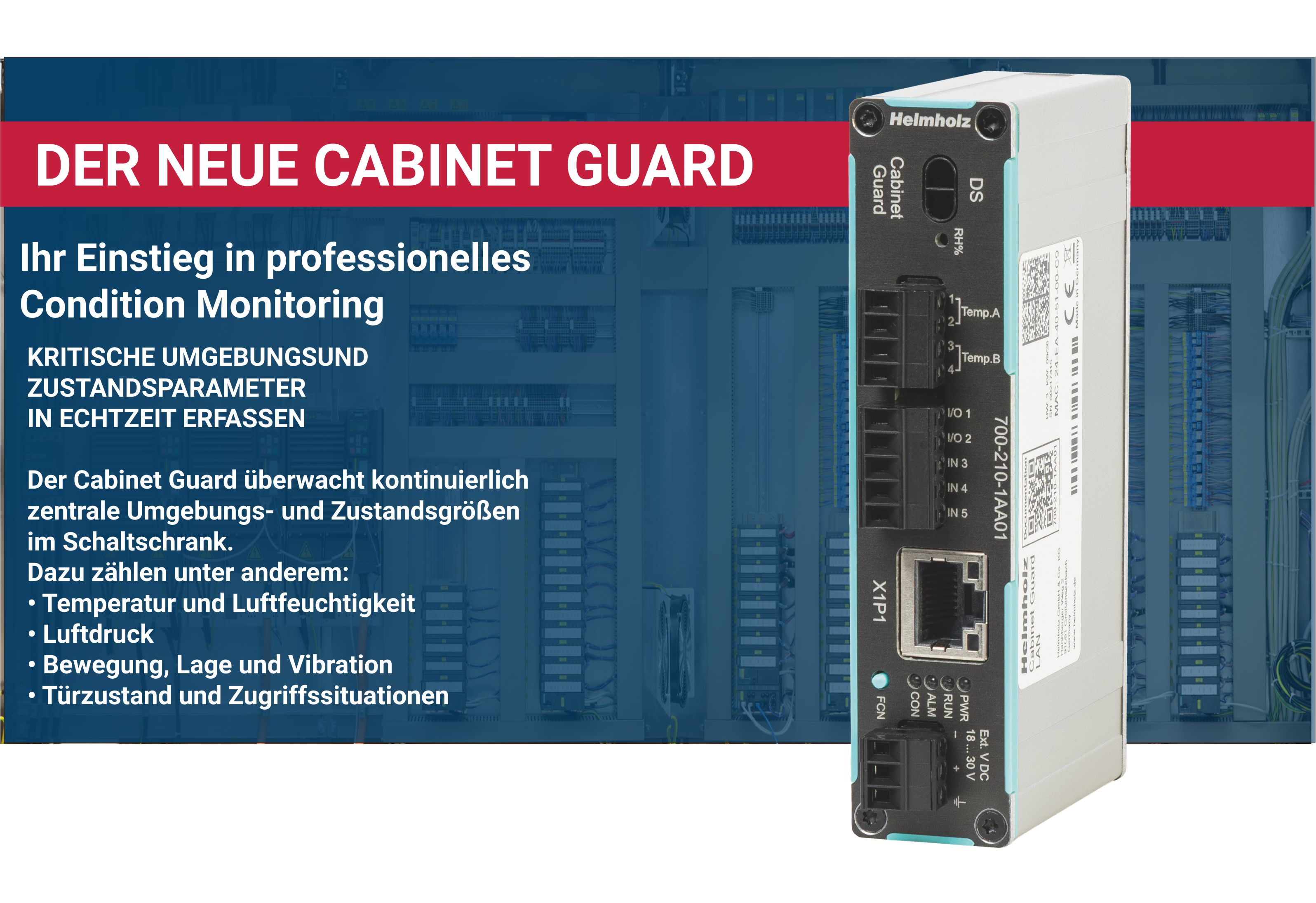

Geräte Übersicht

• Der Helmholz Cabinet Guard überwacht kontinuierlich die Bedingungen innerhalb des Schaltschranks, wie beispielsweise die Temperatur, Luftfeuchte, Luftdruck und den Zustand der Schaltschranktür (unbefugter Zugang).
• Durch die Überwachung dieser Umweltparameter kann der Cabinet Guard frühzeitig auf potenzielle Probleme reagieren, Alarme auslösen und somit Ausfälle oder Schäden verhindern. Dies trägt zur Erhaltung der Anlagenintegrität und Betriebseffizienz bei.
• Durch seinen Temperaturbereich von -30° bis +70°, ist er gut geeignet um die Umweltparameter des Schaltschranks zu Überwachen. Die Konfiguration erfolgt komfortabel über ein Webinterface.
• Messwerte können auf der SD-Karte abgespeichert werden oder über MQTT und Modbus-CP unkompliziert an andere Komponenten oder über gelagerte Systeme weitergeleitet werden.

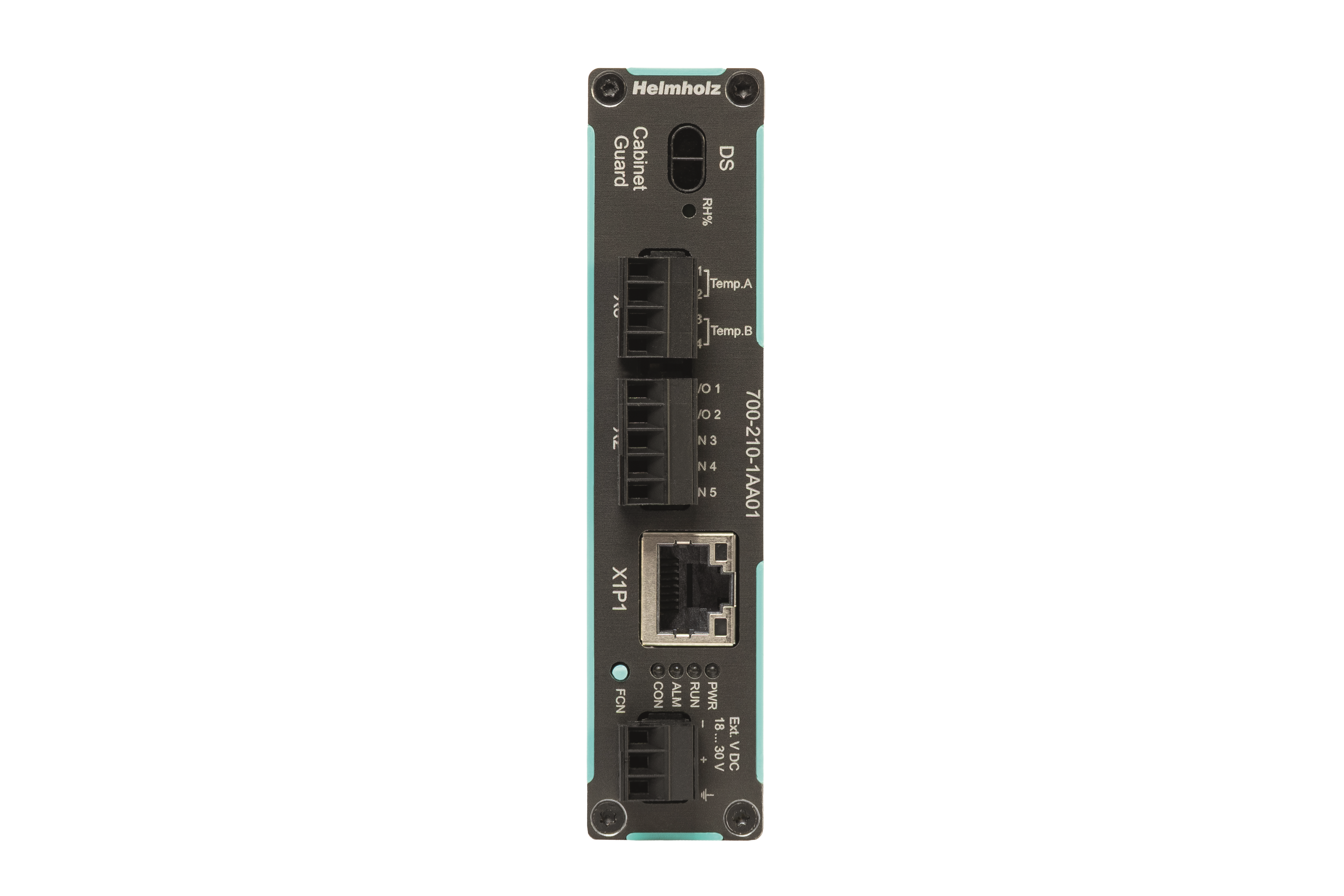

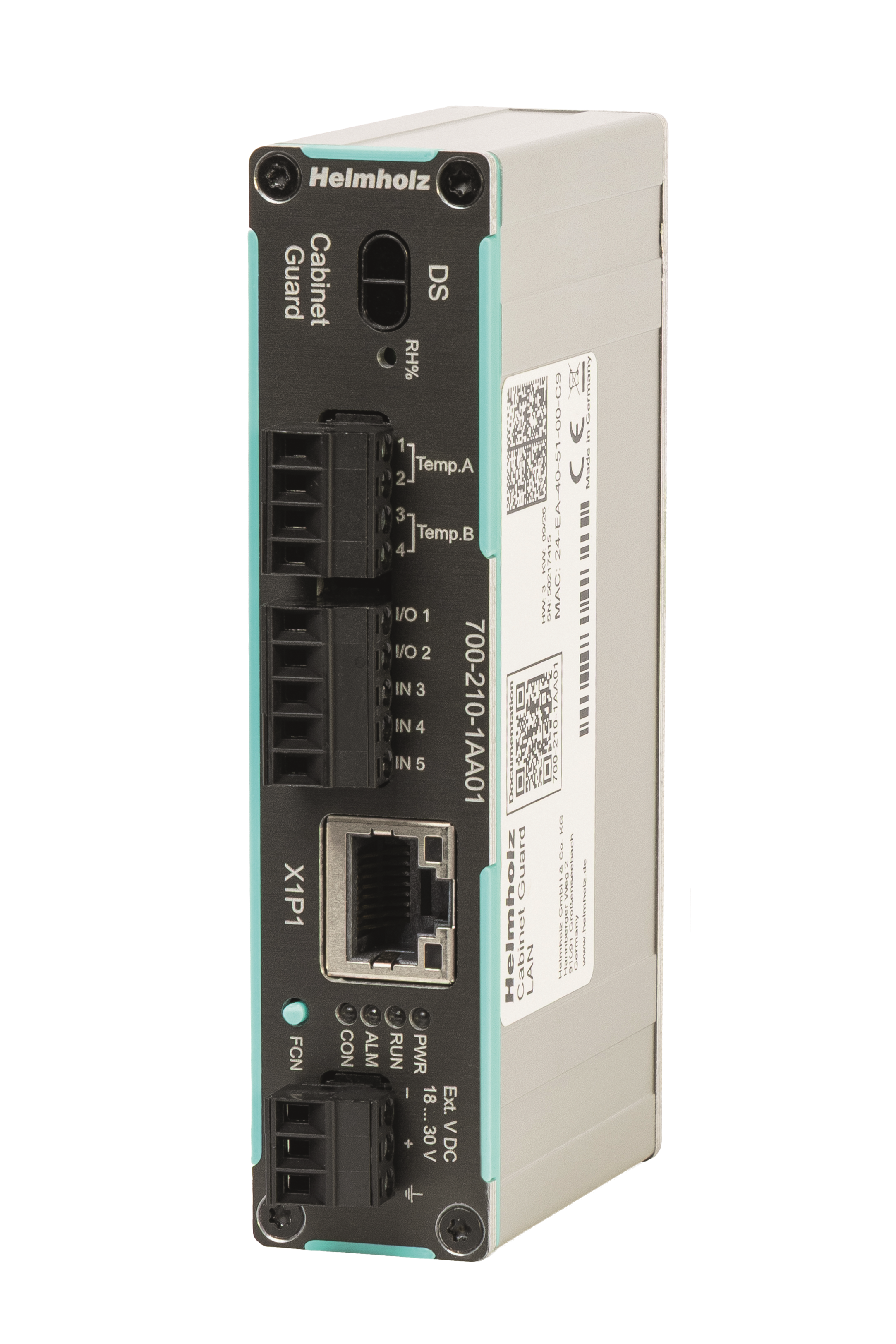

Kompakte Bauform

vielseitige Schaltschranküberwachung

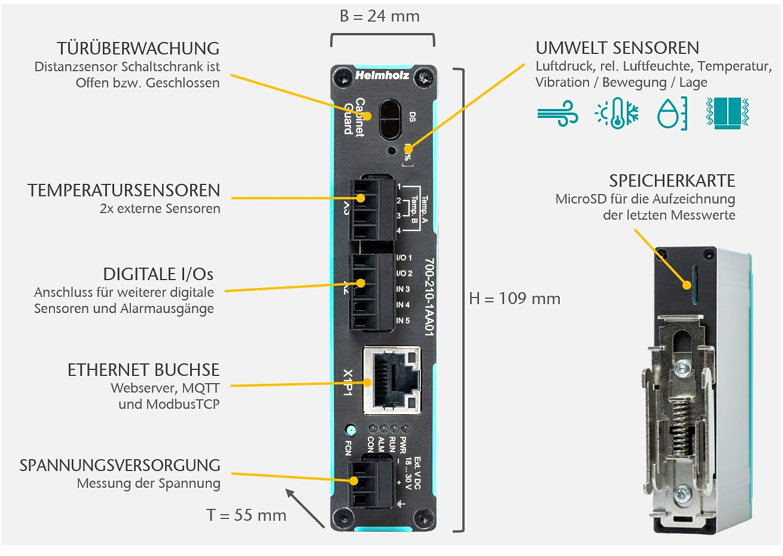

• Condition Monitoring auf kleinstem Raum
• Integrierte Sensoren für Temperatur, Luftdruck und Luftfeuchtigkeit
• Erfassung von Bewegung, Lage, Vibration und Schock
• Anschlussmöglichkeit für externe NTC-Temperatursensoren
• Türüberwachung über Distanzsensor oder digitalen Eingang
• Universelle Eingänge für digitale oder PWM-Signale
• Überwachung der Versorgungsspannung
• Einfache Konfiguration über die integrierte Weboberfläche
• Übertragung von Status- und Messwerten über MQTT
• Modbus-TCP-Server zur Datenbereitstellung
• Digitale Ausgänge zur Alarmierung
• SD-Karte für die Langzeitprotokollierung

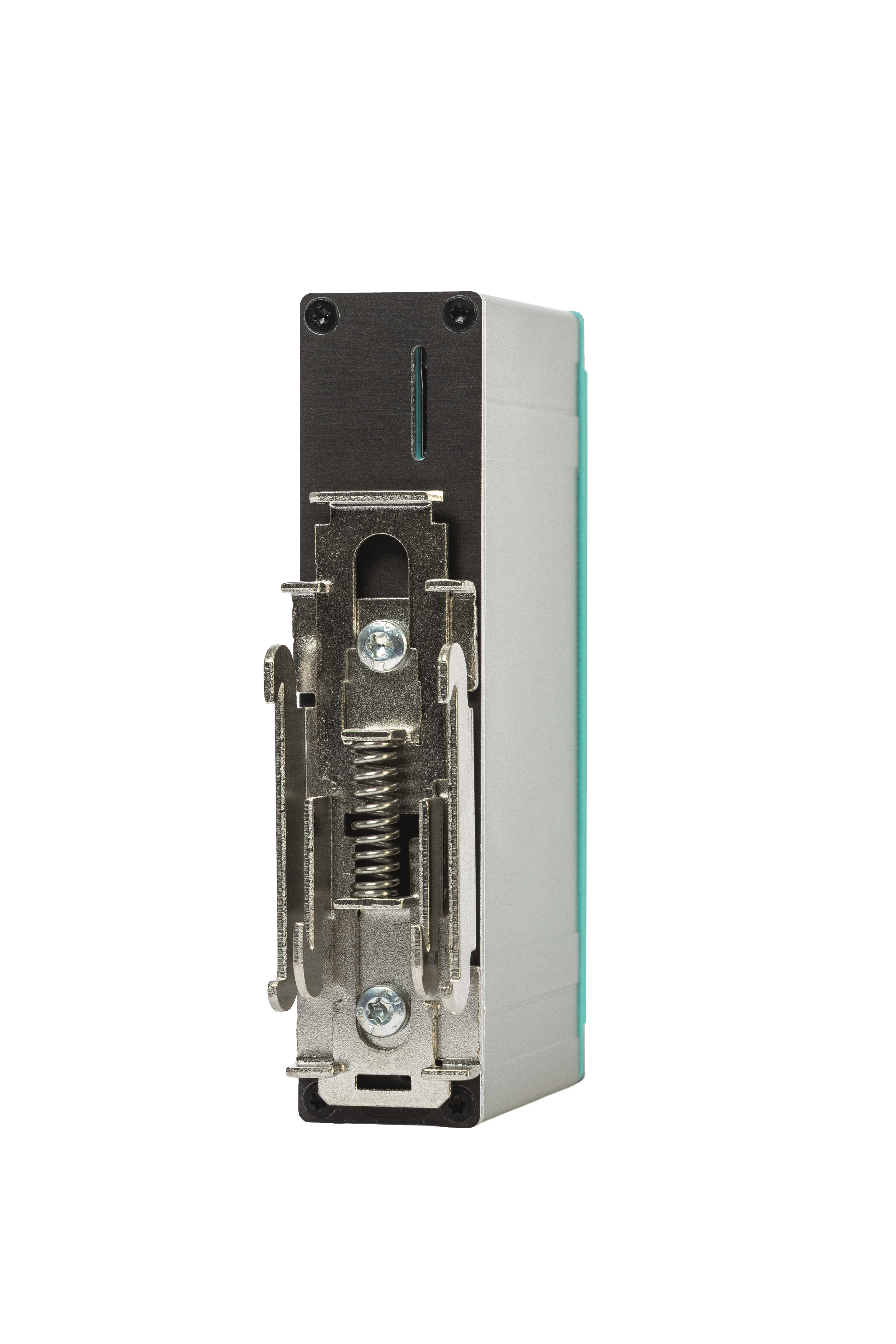

• Sehr kompakte Bauform für die Hutschienenmontage

FAQ - Häufige Fragen zum HELMHOLZ Cabinet Guard

Welche Zustände überwacht der Cabinet Guard?

Der Cabinet Guard erfasst Temperatur, Luftfeuchtigkeit, Luftdruck, Bewegung, Lage, Vibration, Schock und die Versorgungsspannung. Über den integrierten Distanzsensor kann außerdem das Öffnen der Schaltschranktür erkannt werden.

 Funktioniert der Cabinet Guard auch ohne SPS?

Ja. Die Erfassung und Auswertung der Zustandswerte kann unabhängig von einer SPS erfolgen. Das Gerät wird über eine integrierte Weboberfläche konfiguriert.

 Wie werden die Messwerte übertragen?

Für die Einbindung in übergeordnete Systeme stehen MQTT und Modbus TCP zur Verfügung. Die Ethernet-Verbindung erfolgt über eine RJ45-Schnittstelle mit 10/100 Mbit/s.

 Kann der Cabinet Guard Alarme ausgeben?

Ja. Für die Alarmierung stehen digitale Ausgänge zur Verfügung. Status- und Messwerte können zusätzlich über MQTT oder Modbus TCP an Leitrechner, MES-, Cloud- oder Monitoring-Systeme übertragen werden.

 Wie wird das Öffnen der Schaltschranktür erkannt?

Der integrierte optische Time-of-Flight-Distanzsensor überwacht Abstände bis zu 100 cm. Alternativ kann ein externer Türkontakt über einen digitalen Eingang eingebunden werden.

 Können externe Temperatursensoren angeschlossen werden?

Ja. Das Gerät besitzt zwei analoge Eingänge für externe NTC-Sensoren mit 10 kΩ. Dadurch können zusätzliche Temperaturmessstellen innerhalb des Schaltschranks überwacht werden.

 Können Messwerte langfristig gespeichert werden?

Ja. Messwerte können auf einer SD-Karte gespeichert und später ausgewertet werden. Dies unterstützt die Analyse langfristiger Veränderungen und die vorbeugende Wartung.

 Ist der Cabinet Guard für die Nachrüstung geeignet?

Ja. Mit einer Breite von nur 25 mm benötigt das Gerät wenig Platz auf der Hutschiene und lässt sich deshalb gut in bestehenden Schaltschränken nachrüsten.

 Welche Versorgungsspannung wird benötigt?

Der Cabinet Guard wird mit 24 V DC betrieben. Der zulässige Spannungsbereich liegt zwischen 18 und 30 V DC.

 Welche Schutzart besitzt das Gerät?

Der Cabinet Guard besitzt die Schutzart IP20 und ist für die aufrechte Montage auf einer Hutschiene innerhalb eines geschützten Schaltschranks vorgesehen.

Typische Anwendungen des HELMHOLZ Cabinet Guard

Der Cabinet Guard eignet sich für neue Schaltanlagen ebenso wie für die Nachrüstung bestehender Schaltschränke. Durch seine kompakte Bauform und die Montage auf der Hutschiene lässt sich die Zustandsüberwachung mit geringem Platzbedarf integrieren.

 Maschinen- und Anlagenbau

Temperatur, Luftfeuchtigkeit, Luftdruck, Vibration und Versorgungsspannung können direkt im Schaltschrank überwacht werden. Kritische Veränderungen werden dadurch frühzeitig sichtbar, bevor sie Störungen oder ungeplante Stillstände verursachen.

 Produktionsanlagen und automatisierte Fertigung

In kontinuierlich arbeitenden Anlagen unterstützt der Cabinet Guard die zustandsorientierte und vorbeugende Wartung. Messwerte können über MQTT oder Modbus TCP an Leitrechner, MES- oder Monitoring-Systeme übertragen werden.

 Bestehende Schaltschränke nachrüsten

Dank der nur 25 mm breiten Bauform eignet sich das Gerät besonders zur Nachrüstung. Eine eigenständige Auswertung ist auch ohne direkte Einbindung in die SPS möglich.

 Unbeaufsichtigte und entfernte Anlagen

Bei dezentralen Schaltschränken, Pumpstationen oder schwer zugänglichen Anlagen können Zustandswerte kontinuierlich erfasst und an übergeordnete Systeme weitergeleitet werden. Zusätzlich ist eine Langzeitprotokollierung auf SD-Karte möglich.

 Überwachung von Schaltschranktüren

Ein integrierter Distanzsensor erkennt das Öffnen der Schaltschranktür. Alternativ können Türkontakte oder andere digitale Signale über die vorhandenen Eingänge eingebunden werden. Dies unterstützt sowohl die Betriebsüberwachung als auch die Erkennung unbefugter Zugriffe.

 Vibrations- und stoßbelastete Anwendungen

Der integrierte 3-Achsen-Bewegungssensor erfasst Vibration, Schock, Lage und Beschleunigung. Damit eignet sich der Cabinet Guard auch für Maschinen, mobile Anlagen und Schaltschränke mit erhöhter mechanischer Belastung.

 Vergleich mehrerer Maschinen und Schaltschränke

Langfristig aufgezeichnete Messwerte ermöglichen den Vergleich unterschiedlicher Maschinen oder Schaltschrankkonzepte. Dadurch lassen sich thermische Probleme, ungünstige Einbausituationen und Optimierungspotenziale frühzeitig erkennen.
