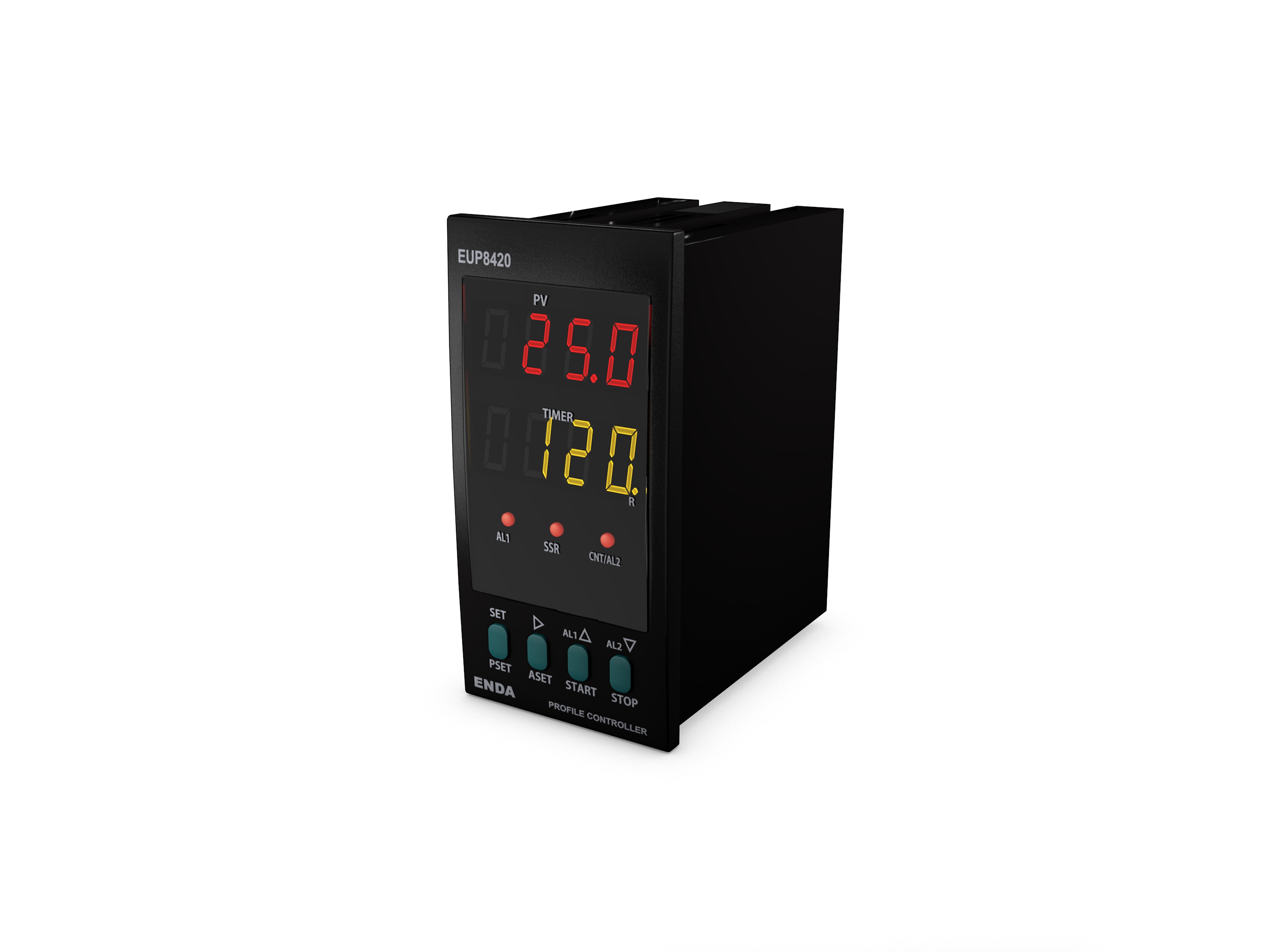

ENDA EUP4420 PID Universalregler, Regelausgang: Relais-, Analog- oder SSR-Ausgang.
168,00 €*
Technische Eigenschaften

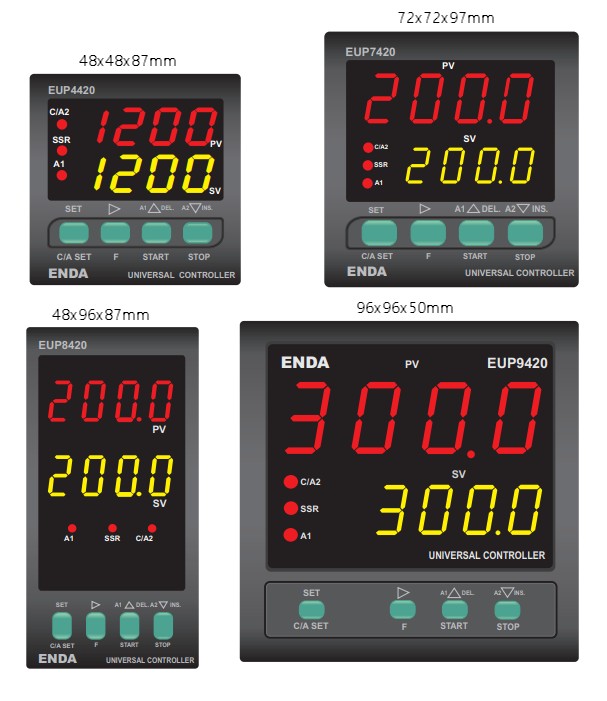

PID-/Prozessregler in verschieden DIN-Einbauabmessungen (48x48mm, 72x72mm, 48x96, 96x96mm), Grundausführung mit Multifunktions-eingang für Thermoelemente / PT100 und Analogeingang, 1 Ausgang (Schließer Kontakt), Gerät optional mit RS485 Schnittstelle lieferbar. (Baureihe EUP ist Nachfolger von EUCxxxx / ECxxxx)
SM=LV= 9-30 VDC und 7-24 VAC / Bestellnummern: EUP9420-LV-"00" ohne Modbus - EUP9420-LV-"RS" mit Modbus
EUP Eigenschaften:
- Zwei Sollwerte einstellbar.
- Messeingang für Thermoelemente, PT100, J, K, L, T, S, R, .
- Analogausgang für einstellbar 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV oder 0-50mV . .
- Automatische Berechnung der PID-Parameter (SELFTUNE)
- Funktion als Dreipunktregelung bzw. Motorventilsteuerung
- Drei verschiedene Funktionen können dem digitalen Eingang zugewiesen werden.
- Drei verschiedene Funktionen können der Taste F zugewiesen werden.
- Soft-Start (Zeitvorgabe für Sollwert).
- Regelausgang wählbar Relais-, Analog- oder SSR-Ausgang.
- Analogausgang einstellbar als 0-20mA, 4-20mA oder als SSR-Ausgang.
- Rampenfunktion bis zu 16 Schritten
- Heiz- Kühlfunktion oder einstellbar
- A1 Relaisausgang einstellbar als Alarm oder PID-Relaisausgang für Kühlfunktion.
- C/A2 Relaisausgang einstellbar als Alarm- oder als Regelausgang für Heizfunktion.
- Offset-Einstellung für Eingangsgröße.
- Periodisches Schaltverhalten des Relais bei Fühlerbruch einstellbar
- Programmierung per Tasten oder per ModBus Protokoll
|
Sensor Daten |
||||
|
Eingangstyp |
|
Messbereich |
|
Genauigkeit |
Betriebsanleitung EUP4420
